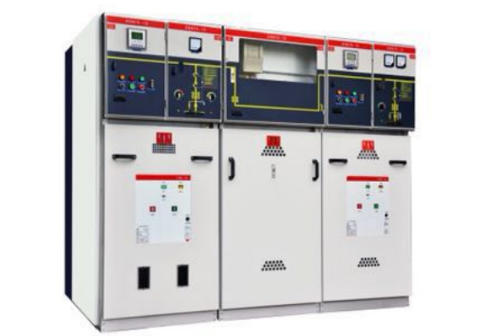

开关柜布线直接关系设备运行稳定性、检修便利性与电气安全，布线需遵循规范、布局合理、工艺统一，兼顾强弱电分离、散热与抗干扰，下面简述核心技巧。 前期规划是布线基础。施工前要对照一次、二次原理图与接线图，提前规划线缆走向、固定点位、线号位置，区分动力电缆、控制电缆、信号电缆。强电动力线与弱电信号线分开排布，避免同槽并行，减少电磁干扰。柜体内部预留合理走线空间，避开断路器、接触器等发热元件，线缆不可紧贴热源，防止绝缘层老化。同时统计线缆长度，预留检修余量，余量不宜过长，防止杂乱堆积。 线缆裁剪与预处理讲究细节。裁剪线缆时切口平整，避免铜丝散股；剥线控制剥头长度，保证压接可靠，又不露出多余铜丝引发短路。多股软线要压接冷压端子，禁止直接将散铜插入端子。同回路、同类型线缆选用统一线径与颜色，按规范配色：交流相线、零线、地线颜色区分清晰，二次控制线也按回路分色，方便后期识别。线缆穿板、穿金属隔板处加装护圈，防止金属锐边割破绝缘外皮。 柜内走线与固定工艺。布线优先采用横平竖直方式，走线清晰，不斜拉乱接。水平线缆沿柜体横梁布置，垂直线缆沿立柱敷设，使用线卡、扎带固定，扎带松紧适度，不可挤压损伤线缆绝缘。扎带切口朝向外侧，防止割伤人员与导线。成束线缆绑扎间距均匀，线束保持整齐，强弱电线束保持足够安全间距。电缆转弯处留圆弧过渡，禁止直角硬折，避免芯线受损。二次线尽量走柜体侧边线槽，不跨越断路器、隔离开关等可动部件，防止开关动作拉扯导线。 标识与接线要点。每根线缆两端要套线号管，编号与图纸一致，字码方向统一，便于阅读。线号管位置靠近端子，不松动脱落。接入端子时，一个端子原则只接一根导线，如需并接使用专用并联端子。接线紧固力度适中，防止虚接发热，也避免用力过大滑丝损坏端子。地线单独成束，接地回路连续可靠，接地线不得串联转接。 收尾与验收检查。布线完成后清理柜内杂物、铜屑，防止导电异物造成短路。检查线束有无挤压、绝缘破损，核对线号、回路，测试绝缘电阻。同时兼顾散热，线束不要密集封堵通风通道。布线既要满足电气安全规范，也要方便运维检修，整齐规范的布线，能降低故障概率，缩短后期排查时间。
